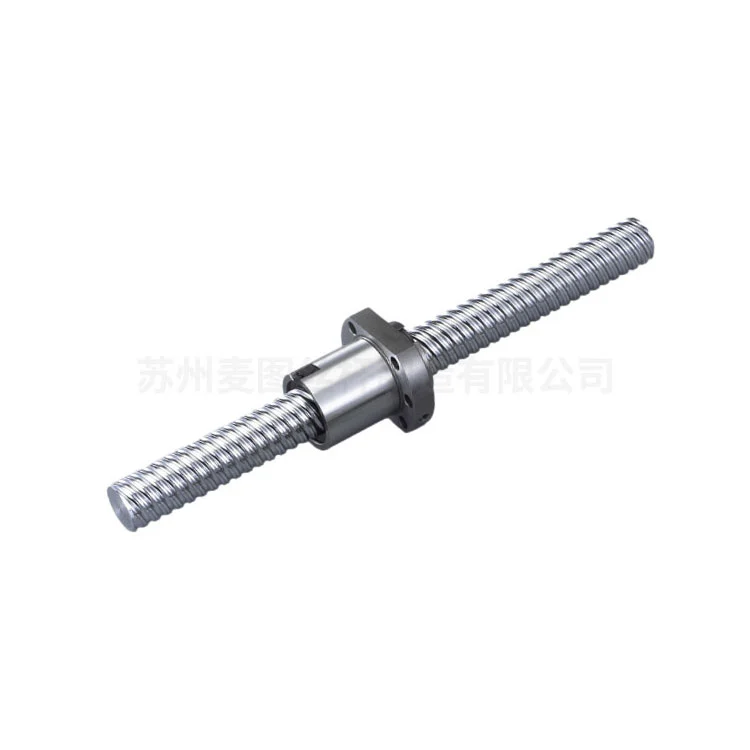

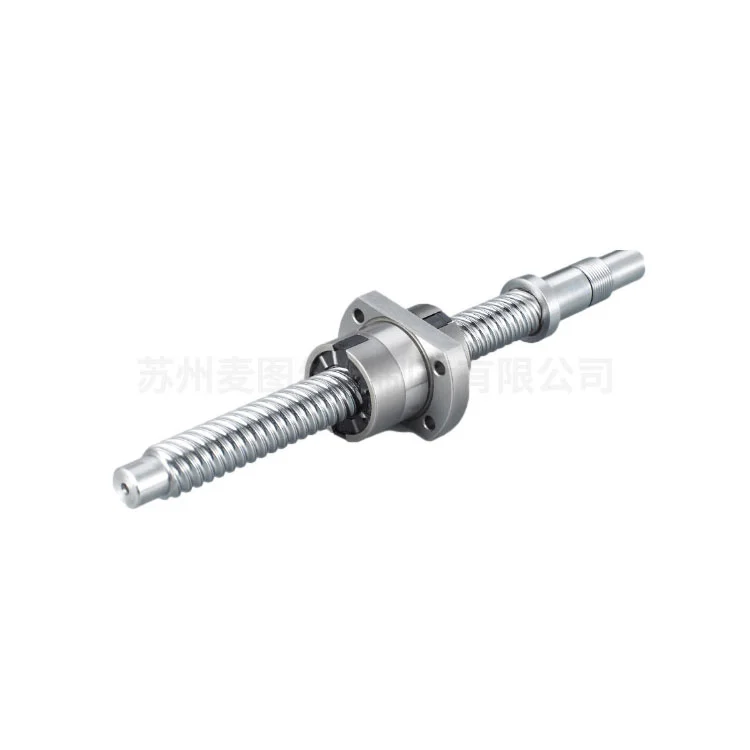

स्टैंडर्ड नट रोल्ड बॉल स्क्रू
मैतु एक पेशेवर स्टैंडर्ड नट रोल्ड बॉल स्क्रू निर्माता है। हम विभिन्न आकार, लीड और सटीकता ग्रेड में मानक बॉल स्क्रू और नट को कवर करने वाली पर्याप्त सूची बनाए रखते हैं। हम उच्च गुणवत्ता वाले बॉल स्क्रू उत्पाद बनाने के लिए प्रतिबद्ध हैं और हमने अपनी पूरी आपूर्ति श्रृंखला बनाई है। हमसे संपर्क करने के लिए आपका स्वागत है!
मैतू का यह स्टैंडर्ड नट रोल्ड बॉल स्क्रू एक सटीक यांत्रिक घटक है जिसे असाधारण दक्षता और सटीकता के साथ घूर्णी गति को रैखिक गति में परिवर्तित करने के लिए डिज़ाइन किया गया है। जैसा कि इंजीनियरिंग सिद्धांतों द्वारा परिभाषित किया गया है, बॉल स्क्रू रोलिंग-संपर्क तंत्र पर काम करते हैं। रीसर्क्युलेटिंग बॉल बेयरिंग स्क्रू शाफ्ट और नट के बीच घर्षण को कम कर सकती है। ट्रैपेज़ॉइडल लीड स्क्रू की तुलना में, यह डिज़ाइन बहुत अधिक यांत्रिक दक्षता प्रदान करता है (आमतौर पर 90% से अधिक तक पहुंचता है)।
तकनीकी सुविधाओं
1. पेंच धागे एक सटीक कोल्ड-रोलिंग प्रक्रिया के माध्यम से बनते हैं, और यह प्रक्रिया मध्यम से उच्च मात्रा के उत्पादन के लिए लागत-प्रभावशीलता बनाए रखते हुए सतह की कठोरता और अनाज संरचना की निरंतरता को बढ़ाती है।
2. बॉल रिटर्न चैनल और डिफ्लेक्टर को शामिल करते हुए एक कॉम्पैक्ट नट डिज़ाइन के साथ इंजीनियर किया गया, फिर हम अलग-अलग भार और गति के तहत असर वाली गेंदों का सुचारू पुन: संचालन सुनिश्चित कर सकते हैं।
3. वैकल्पिक प्रीलोड तंत्र (उदाहरण के लिए, डबल-नट या ऑफसेट लीड) अक्षीय बैकलैश को खत्म करते हैं। और साथ ही, वे सटीक स्थितिगत दोहराव को सक्षम करते हैं।
प्रदर्शन लाभ
कोल्ड-रोलिंग प्रक्रिया पेंच सतह पर संपीड़ित अवशिष्ट तनाव उत्पन्न करती है, जिससे काफी सुधार होता है:
थकान जीवन: L10 जीवन मानक का पालन करते हुए रेटेड जीवन गणना के साथ, गतिशील भार के तहत बढ़ाया स्थायित्व।
कठोरता: उच्च प्रतिक्रियाशीलता और न्यूनतम विरूपण की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूलित कठोरता।
सुचारू संचालन: बेहतर सतह फिनिश (आमतौर पर Ra ≤ 0.4 μm) कंपन और शोर को कम करता है।
सामग्री विशिष्टताएँ
| पेंच दस्ता: | उच्च कार्बन क्रोमियम स्टील (एससीएम435/एसएनसीएम220) को एचआरसी 58-62 तक कठोर किया गया। |
| अखरोट आवास: | संक्षारण प्रतिरोध के लिए काले ऑक्साइड या जिंक-निकल कोटिंग के साथ मिश्र धातु इस्पात। |
| बॉल्स: | उच्च गति अनुप्रयोगों के लिए वैकल्पिक सिरेमिक विकल्पों के साथ ग्रेड 100 क्रोमियम स्टील (जीसीआर15)। |
अनुप्रयोग उद्योग
सीएनसी मशीन टूल्स और औद्योगिक रोबोटिक्स
एयरोस्पेस एक्चुएशन सिस्टम
मेडिकल इमेजिंग और स्वचालित निदान उपकरण
सेमीकंडक्टर वेफर हैंडलिंग और लिथोग्राफी
इलेक्ट्रिक वाहन बैटरी असेंबली लाइनें
हमारे मैतू स्टैंडर्ड नट रोल्ड बॉल स्क्रू ने स्थितिगत सटीकता के लिए कठोर परीक्षण पास कर लिया है। इसीलिए हम औद्योगिक परिशुद्धता ग्रेड (C3-C7) का अनुपालन सुनिश्चित कर सकते हैं। रोल्ड थ्रेड इकोनॉमी को बॉल स्क्रू प्रदर्शन के साथ जोड़कर, यह उत्पाद स्वचालन उद्योगों के लिए एक इष्टतम समाधान प्रदान करता है जहां सटीकता, दीर्घायु और स्वामित्व की कुल लागत संवेदनशील होती है।

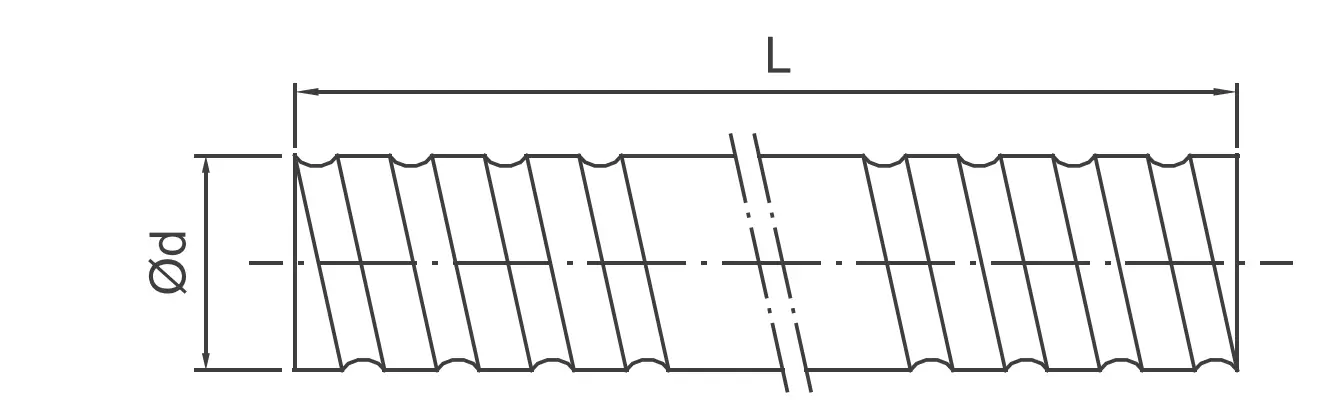

उत्पादन पैरामीटर्स
| प्रकार | परिशुद्धता ग्रेड | दिशा | शुरू | कोड | अखरोट का प्रकार | सीमित लंबाई | ||
| d | नेतृत्व करना | मोती दा | दाएं से बाएं | |||||
| 6 | 1 | 0.8 | सी10,सी7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | सी10,सी7,सी5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | सी10,सी7,सी5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | सी10,सी7,सी5 | R | 1 | SCR0082.5 | के,बीएसएच | ||
| 10 | 2 | 1.2 | सी10,सी7,सी5 | R | 1 | SCR01002 | के,बीएसएच | 3000 |
| 4 | 2 | सी10,सी7,सी5 | R | 1 | SCR01004 | के,बीएसएच | ||
| 12 | 2 | 1.2 | सी10,सी7,सी5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | सी10,सी7,सी5 | R | 1 | SCR01204 | यू, बीएसएच | ||
| 5 | 2.5 | सी10,सी7,सी5 | R | 1 | SCR01205-ए | वी, यू, बीएसएच, एच, ए | ||
| 10 | 2.5 | सी10,सी7,सी5 | R | 2 | SCR01210-बी | V | ||
| 20 | 2.5 | सी10,सी7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | सी10,सी7,सी5 | R | 1 | एससीआर01402 | K | 1800 |
| 4 | 2.5 | सी10,सी7 | R | 1 | एससीआर01404 | बीएसएच | 3000 | |
| 16 | 4 | 2.381 | सी10,सी7,सी5 | R | 1 | एससीआर01604(एन) | वी, आई, यू, बीएसएच | 3000 |
| 5 | 3.175 | सी10,सी7,सी5 | आर/एल | 1 | SCR01605 | वी,एनआई,एनयू,बीएसएच | ||
| 10 | 3.175 | सी10,सी7,सी5 | R | 2 | SCR01610 | वी,एनआई,एनयू,बीएसएच | ||
| 16 | 2.778 | सी10,सी7,सी5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | सी10,सी7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | सी10,सी7,सी5 | R | 1 | SCR02004(एन) | वी,आई,यू | 3000 |
| 5 | 3.175 | सी10,सी7,सी5 | आर/एल | 1 | SCR02005 | वी,एनआई,एनयू,बीएसएच,एच,ए | ||
| 20 | 3.175 | सी10,सी7,सी5 | R | 4 | SCR02020 | वी, वाई, एच, ए | ||
| 40 | 3.175 | सी10,सी7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | सी10,सी7 | R | 1 | एससीआर02504(एन) | मैं, यू | 6000 |
| 5 | 3.175 | सी10,सी7,सी5 | आर/एल | 1 | SCR02505 | वी,एनआई,एनयू,बीएसएच,एच,ए | ||
| 10 | 4.762 | सी10,सी7,सी5 | R | 1 | SCR02510-ए | एनआई,एनयू,बीएसएच | ||
| 10 | 6.35 | सी10,सी7,सी5 | R | 1 | SCR02510-बी | V | ||
| 25 | 3.969 | सी10,सी7,सी5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | सी10,सी7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | सी10,सी7,सी5 | R | 1 | एससीआरओ3204(एन) | वी,आई,यू | 6000 |
| 5 | 3.175 | सी10,सी7,सी5 | आर/एल | 1 | SCRO3205 | वी,एनआई,एनयू,एम,एच,ए | ||
| 10 | 6.35 | सी10,सी7,सी5 | आर/एल | 1 | SCR03210 | वी,एनआई,एनयू | ||
| 32 | 4.762 | सी10,सी7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | सी10,सी7 | R | 8 | एससीआर03264 | Y | ||
| 40 | 5 | 3.175 | सी10,सी7,सी5 | आर/एल | 1 | SCR04005 | वी,एनआई,एनयू,एच,ए | 6000 |
| 10 | 6.35 | सी10,सी7 | आर/एल | 1 | SCR04010 | वी,एनआई,एनयू | ||
| 20 | 6.35 | सी10,सी7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | सी10,सी7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | सी10,सी7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | सी10,सी7,सी5 | R | 1 | SCRO5005 | वी,एच,ए | 6000 |
| 10 | 6.35 | सी10,सी7,सी5 | आर/एल | 1 | SCRO5010 | वी,एनआई,एनयू | ||
| 20 | 9.525 | सी10,सी7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | सी10,सी7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | सी10,सी7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | सी10,सी7,सी5 | R | 1 | SCR06310 | वी,एनआई,एनयू | 7000 |
| 20 | 9.525 | सी10,सी7 | R | 1 | SCR06320 | वी,एनयू | ||
| 80 | 10 | 6.35 | सी10,सी7,सी5 | R | 1 | SCR08010 | वी,एनआई,एनयू | 7000 |
| 20 | 9.525 | सी10,सी7 | R | 1 | SCR08020 | वी,एनयू | ||
हमें क्यों चुनें?
औद्योगिक-ग्रेड स्थायित्व (HRC 58-62):
हमारे मानक नट रोल्ड बॉल स्क्रू SCM435/SNCM220 उच्च-कार्बन क्रोमियम स्टील से तैयार किए गए हैं, जिन्हें एचआरसी 58-62 की सतह कठोरता प्राप्त करने के लिए कठोर किया गया है। यह असाधारण पहनने के प्रतिरोध को सुनिश्चित करता है और सीएनसी मशीनिंग या ईवी बैटरी लाइनों जैसे उच्च-ड्यूटी चक्र वातावरण में भी विस्तारित सेवा जीवन में सी 3-सी 7 परिशुद्धता ग्रेड बनाए रखता है।
अनुकूलित लागत-से-प्रदर्शन अनुपात:
उन्नत कोल्ड-रोलिंग प्रक्रिया का उपयोग करके, हम यांत्रिक दक्षता से समझौता किए बिना ग्राउंड स्क्रू के लिए एक लागत प्रभावी विकल्प प्रदान करते हैं। यांत्रिक दक्षता ≥ 90% और सतह फिनिश रा ≤ 0.4 μm के साथ, हमारे रोल्ड बॉल स्क्रू पीसने की लागत के एक अंश पर चिकित्सा और अर्धचालक अनुप्रयोगों के लिए आवश्यक सुचारू गति प्रदान करते हैं।
स्केलेबल विनिर्माण और अनुकूलन विशेषज्ञता:
10 विशिष्ट उत्पादन लाइनों और 16,000 से अधिक स्क्रू प्रकारों के विकास के इतिहास के साथ, मैतु उच्च-मात्रा मानकीकृत रन और जटिल OEM अनुकूलन दोनों में उत्कृष्टता प्राप्त करता है। हमारा स्व-विकसित ईआरपी ट्रैकिंग सिस्टम यह सुनिश्चित करता है कि प्रत्येक कस्टम लीड, व्यास, या एंड-मशीनिंग अनुरोध को शून्य-दोष सटीकता के साथ निष्पादित किया जाता है।
सत्यापित गुणवत्ता अनुपालन और वैश्विक पहुंच:
12 वर्षों से अधिक के निर्यात अनुभव के साथ आईएसओ 9001 प्रमाणित निर्माता के रूप में, हमने 5,000 से अधिक वैश्विक ग्राहकों को सेवा प्रदान की है। सूज़ौ और डोंगगुआन में हमारे रणनीतिक स्थान हमें एक परिपक्व आपूर्ति श्रृंखला का लाभ उठाने की अनुमति देते हैं, जिससे यह सुनिश्चित होता है कि हम उच्च प्रदर्शन वाले ट्रांसमिशन घटक वितरित करते हैं जो अंतरराष्ट्रीय आईएसओ 3408 और जेआईएस बी1192 मानकों को पूरा करते हैं।
बॉल स्क्रू नट संदर्भ
अधिक जानकारी और अन्य प्रकार के अखरोट के लिए कृपया हमसे संपर्क करें।
अक्सर पूछे जाने वाले प्रश्न: प्रमुख तकनीकी चिंताएँ
1. कोल्ड-रोलिंग प्रक्रिया मैतू बॉल स्क्रू के थकाऊ जीवन को कैसे प्रभावित करती है?
हमारी सटीक कोल्ड-रोलिंग प्रक्रिया केवल धागे बनाने से कहीं अधिक काम करती है; यह पेंच की सतह पर संपीड़ित अवशिष्ट तनाव उत्पन्न करता है और अनाज संरचना की निरंतरता बनाए रखता है। यह कटे धागों की तुलना में थकान की ताकत को महत्वपूर्ण रूप से बढ़ाता है, जिससे हमारे उत्पादों को गतिशील लोडिंग के तहत L10 जीवन मानकों को पूरा करने या उससे अधिक करने की अनुमति मिलती है, जो अंतिम उपयोगकर्ता के लिए कम प्रतिस्थापन और कम टीसीओ (स्वामित्व की कुल लागत) का अनुवाद करता है।
2. क्या मैतू संक्षारक या साफ-सुथरे वातावरण के लिए विशेष सतह उपचार प्रदान कर सकता है?
बिल्कुल। हम संक्षारण प्रतिरोध को बढ़ाने के लिए ब्लैक ऑक्साइड और जिंक-निकल प्लेटिंग सहित विभिन्न नट हाउसिंग कोटिंग्स की पेशकश करते हैं। उच्च गति या संवेदनशील वातावरण (जैसे सेमीकंडक्टर हैंडलिंग) के लिए, हम थर्मल विस्तार को कम करने और पारंपरिक स्नेहन की आवश्यकता को खत्म करने के लिए वैकल्पिक सिरेमिक बॉल बेयरिंग भी प्रदान करते हैं जो संदूषण का कारण बन सकता है।
3. आपकी मानक नट रोल्ड श्रृंखला के लिए कौन से सटीक ग्रेड की गारंटी है?
हमारे मानक नट रोल्ड बॉल स्क्रू आमतौर पर C7 और C5 ग्रेड प्राप्त करते हैं, विशिष्ट उच्च-परिशुद्धता अनुप्रयोगों के लिए C3 तक पहुंचने की क्षमता के साथ। प्रत्येक बैच स्थितिगत सटीकता और अक्षीय प्रतिक्रिया के लिए कठोर परीक्षण से गुजरता है। यदि आपके एप्लिकेशन को शून्य बैकलैश की आवश्यकता है, तो हम अधिकतम कठोरता सुनिश्चित करने के लिए प्रीलोड तंत्र (जैसे ऑफसेट लीड) को एकीकृत कर सकते हैं।
4. मैतु कस्टम ओईएम ड्राइंग के लिए तकनीकी सत्यापन कैसे संभालता है?
प्रत्येक कस्टम प्रोजेक्ट हमारी 10-सदस्यीय इंजीनियरिंग टीम द्वारा तकनीकी ऑडिट के साथ शुरू होता है। हम संकेंद्रितता, थ्रेड प्रोफ़ाइल अनुकूलता और सामग्री उपयुक्तता (उदाहरण के लिए, विशिष्ट उद्योगों के लिए PEEK या स्टेनलेस स्टील) के लिए आपके CAD चित्रों की समीक्षा करते हैं। हम औपचारिक पुष्टि प्रदान करते हैं और अक्सर विनिर्माण चरण के दौरान उत्पादन वीडियो साझा करते हैं ताकि यह सुनिश्चित किया जा सके कि अंतिम उत्पाद आपके डिजाइन विनिर्देशों के साथ पूरी तरह से संरेखित हो।
