एक्मे ट्रैपेज़ॉइडल स्क्रू का उपयोग औद्योगिक मोशन सिस्टम में कैसे किया जाता है?

आलेख सार

एक्मे ट्रैपेज़ॉइडल स्क्रूऔद्योगिक स्वचालन, यांत्रिक उपकरण और सटीक पोजिशनिंग सिस्टम में रैखिक गति संचरण में महत्वपूर्ण भूमिका निभाते हैं। यह आलेख एक विस्तृत, तकनीकी रूप से आधारित विवरण प्रदान करता है कि एक्मे ट्रैपेज़ॉइडल स्क्रू को वास्तविक दुनिया के इंजीनियरिंग वातावरण में कैसे संरचित, निर्दिष्ट और लागू किया जाता है। चर्चा डिजाइन सिद्धांतों, आयामी मापदंडों, भार व्यवहार, सामग्री विकल्प, विनिर्माण मानकों और दीर्घकालिक विकास दिशाओं पर केंद्रित है। सामान्य इंजीनियरिंग चिंताओं को स्पष्ट करने के लिए अक्सर पूछे जाने वाले तकनीकी प्रश्नों को संक्षिप्त प्रश्न-उत्तर प्रारूप में संबोधित किया जाता है। सामग्री को पेशेवर पढ़ने की आदतों और वैश्विक खोज इंजन अनुकूलन मानकों को पूरा करने के लिए संरचित किया गया है।

विषयसूची

• 1. एक्मे ट्रैपेज़ॉइडल स्क्रू रैखिक गति को कैसे सक्षम करता है?
• 2. एक्मे ट्रैपेज़ॉइडल स्क्रू कैसे निर्दिष्ट और इंजीनियर किए जाते हैं?
• 3. एक्मे ट्रैपेज़ॉइडल स्क्रू व्यावहारिक अनुप्रयोगों में कैसा प्रदर्शन करते हैं?
• 4. भविष्य के मोशन सिस्टम में एक्मे ट्रैपेज़ॉइडल स्क्रू कैसे विकसित होंगे?

1. एक्मे ट्रैपेज़ॉइडल स्क्रू रैखिक गति को कैसे सक्षम करता है?

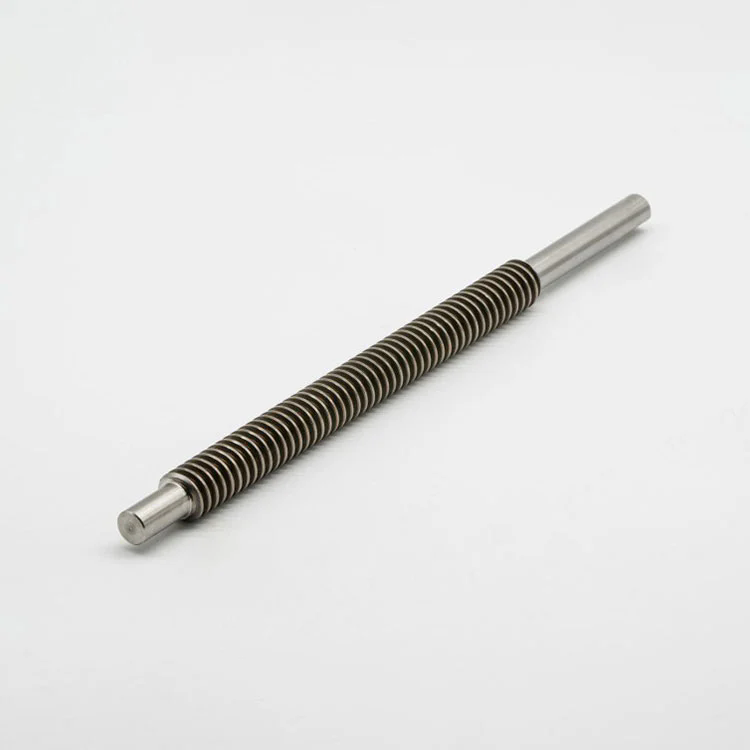

एक्मे ट्रैपेज़ॉइडल स्क्रू एक पावर ट्रांसमिशन घटक है जिसे एक सटीक मशीनीकृत ट्रैपेज़ॉइडल थ्रेड प्रोफ़ाइल के माध्यम से घूर्णी गति को रैखिक विस्थापन में परिवर्तित करने के लिए डिज़ाइन किया गया है। मानक फास्टनरों के विपरीत, इस स्क्रू प्रकार को निरंतर अक्षीय भार, पूर्वानुमानित गति नियंत्रण और दोहराने योग्य स्थिति सटीकता के लिए इंजीनियर किया गया है। ट्रैपेज़ॉइडल ज्यामिति यांत्रिक शक्ति, विनिर्माण क्षमता और दक्षता के बीच एक संतुलित समझौता प्रदान करती है, जिससे इसे भारी-शुल्क और सटीक-संचालित दोनों वातावरणों में व्यापक रूप से अपनाया जाता है।

थ्रेड कोण, आमतौर पर एक्मे प्रोफाइल के लिए 29 डिग्री या मीट्रिक ट्रैपेज़ॉइडल थ्रेड के लिए 30 डिग्री पर मानकीकृत होता है, जो स्क्रू और मेटिंग नट के बीच स्थिर संपर्क की अनुमति देता है। यह ज्यामिति भार को समान रूप से वितरित करने के लिए पर्याप्त सतह संपर्क क्षेत्र बनाए रखते हुए रेडियल तनाव को कम करती है। परिणामस्वरूप, एक्मे ट्रैपेज़ॉइडल स्क्रू आमतौर पर वहां चुने जाते हैं जहां बैकलैश नियंत्रण, मध्यम दक्षता और यांत्रिक स्व-लॉकिंग विशेषताओं की आवश्यकता होती है।

इंजीनियरिंग के दृष्टिकोण से, रैखिक गति प्राप्त की जाती है क्योंकि स्क्रू शाफ्ट पर लगाया गया टॉर्क नट को थ्रेड लीड के साथ यात्रा करने के लिए मजबूर करता है। पिच और लीड सीधे यात्रा की गति, रिज़ॉल्यूशन और लोड व्यवहार को निर्धारित करते हैं। इन मापदंडों को स्ट्रोक की लंबाई, कर्तव्य चक्र और पर्यावरणीय जोखिम जैसी सिस्टम आवश्यकताओं के आधार पर सावधानीपूर्वक चुना जाता है।

2. एक्मे ट्रैपेज़ॉइडल स्क्रू कैसे निर्दिष्ट और इंजीनियर किए जाते हैं?

यह सुनिश्चित करने के लिए सटीक विशिष्टता आवश्यक है कि एक्मे ट्रैपेज़ॉइडल स्क्रू अपने पूरे सेवा जीवन में विश्वसनीय रूप से कार्य करता है। पैरामीटर्स को क्षेत्रीय और एप्लिकेशन आवश्यकताओं के आधार पर एएनएसआई बी1.5 या डीआईएन 103 जैसे अंतरराष्ट्रीय मानकों के अनुसार परिभाषित किया गया है। निम्नलिखित तालिका चयन और डिज़ाइन के दौरान इंजीनियरों द्वारा उपयोग किए जाने वाले सामान्यतः संदर्भित तकनीकी मापदंडों की रूपरेखा देती है।

इंजीनियरिंग संबंधी विचारों में सतह की फिनिश, ताप उपचार और स्नेहन अनुकूलता भी शामिल है। ग्राउंड स्क्रू को उच्च स्थिति सटीकता के लिए चुना जाता है, जबकि रोल्ड स्क्रू को लागत दक्षता और बढ़ी हुई थकान शक्ति के लिए पसंद किया जाता है। चयन प्रक्रिया यांत्रिक गणना, पर्यावरणीय बाधाओं और दीर्घकालिक रखरखाव योजना को एकीकृत करती है।

3. एक्मे ट्रैपेज़ॉइडल स्क्रू व्यावहारिक अनुप्रयोगों में कैसा प्रदर्शन करते हैं?

औद्योगिक वातावरण में, एक्मे ट्रैपेज़ॉइडल स्क्रू का उपयोग मशीन टूल्स, लिफ्टिंग सिस्टम, वाल्व एक्चुएटर्स, पैकेजिंग उपकरण और स्वचालित असेंबली लाइनों में किया जाता है। उनका अंतर्निहित स्व-लॉकिंग व्यवहार उन्हें अतिरिक्त ब्रेकिंग तंत्र के बिना ऊर्ध्वाधर भार धारण करने के लिए उपयुक्त बनाता है। यह विशेषता परिचालन सुरक्षा को बढ़ाते हुए सिस्टम डिज़ाइन को सरल बनाती है।

निम्नलिखित अक्सर पूछे जाने वाले प्रश्न विनिर्देश और संचालन के दौरान आने वाली सामान्य तकनीकी चिंताओं का समाधान करते हैं।

प्रश्न: स्क्रू व्यास के साथ भार क्षमता कैसे भिन्न होती है?
ए: उच्च क्रॉस-अनुभागीय क्षेत्र और बकलिंग के लिए बेहतर प्रतिरोध के कारण पेंच व्यास के साथ भार क्षमता गैर-रैखिक रूप से बढ़ जाती है। संपीड़ित भार के तहत सुरक्षित संचालन सुनिश्चित करने के लिए इंजीनियरों को अक्षीय तनाव सीमा और महत्वपूर्ण बकलिंग लंबाई दोनों का मूल्यांकन करना चाहिए।

प्रश्न: एक्मे ट्रैपेज़ॉइडल स्क्रू सिस्टम में बैकलैश को कैसे प्रबंधित किया जाता है?
ए: बैकलैश को आमतौर पर स्प्लिट नट्स, एंटी-बैकलैश नट्स, या प्रीलोडेड डुअल-नट असेंबली के उपयोग के माध्यम से कम किया जाता है। सामग्री युग्मन और नियंत्रित विनिर्माण सहनशीलता स्थिर स्थिति सटीकता में योगदान करती है।

प्रश्न: स्नेहन सेवा जीवन को कैसे प्रभावित करता है?
ए: उचित स्नेहन स्क्रू और नट इंटरफ़ेस के बीच घर्षण को कम करता है, ऑपरेटिंग तापमान को कम करता है, और सेवा अंतराल को बढ़ाता है। स्नेहक का चयन गति, भार और धूल या नमी जैसे पर्यावरणीय जोखिम पर निर्भर करता है।

प्रदर्शन स्थिरता संरेखण सटीकता और बढ़ते कठोरता से भी प्रभावित होती है। मिसलिग्न्मेंट असमान थ्रेड संपर्क का परिचय देता है, स्थानीयकृत घिसाव को तेज करता है और गति की चिकनाई को कम करता है। इस प्रकार, सिस्टम-स्तरीय एकीकरण घटक-स्तरीय विनिर्देश जितना ही महत्वपूर्ण है।

4. भविष्य के मोशन सिस्टम में एक्मे ट्रैपेज़ॉइडल स्क्रू कैसे विकसित होंगे?

चूंकि स्वचालन प्रणाली उच्च विश्वसनीयता और कम रखरखाव की मांग करती है, एक्मे ट्रैपेज़ॉइडल स्क्रू सामग्री विज्ञान की प्रगति और सटीक विनिर्माण तकनीकों के माध्यम से विकसित होना जारी रखते हैं। बेहतर मिश्र धातु संरचनाएं, सतह कोटिंग्स और मिश्रित अखरोट सामग्री घर्षण गुणांक को कम करते हुए परिचालन जीवनकाल बढ़ा रही हैं।

डिजिटल विनिर्माण और सीएनसी ग्राइंडिंग प्रौद्योगिकियां सख्त सहनशीलता और अधिक सुसंगत थ्रेड ज्यामिति को सक्षम कर रही हैं। ये विकास अर्ध-स्वचालित और स्मार्ट यांत्रिक प्रणालियों में एकीकरण का समर्थन करते हैं जहां पूर्वानुमानित रैखिक गति आवश्यक बनी हुई है। जबकि वैकल्पिक प्रौद्योगिकियां जैसे बॉल स्क्रू उच्च गति वाले अनुप्रयोगों पर हावी हैं, ट्रैपेज़ॉइडल स्क्रू प्रासंगिकता बनाए रखते हैं जहां मजबूती, लागत नियंत्रण और स्व-लॉकिंग प्रदर्शन को प्राथमिकता दी जाती है।

इस संदर्भ में, गहरी इंजीनियरिंग विशेषज्ञता और ऊर्ध्वाधर उत्पादन क्षमताओं वाले निर्माता अनुकूलित विशिष्टताओं और स्थिर आपूर्ति श्रृंखलाओं का समर्थन करने में तेजी से महत्वपूर्ण भूमिका निभाते हैं।

सूज़ौ मैतुसटीक-इंजीनियर्ड एक्मे ट्रैपेज़ॉइडल स्क्रू समाधानों पर ध्यान केंद्रित करना जारी रखता है जो विकसित होते औद्योगिक मानकों और अनुप्रयोग आवश्यकताओं के साथ संरेखित होते हैं। सामग्री अनुकूलन, प्रक्रिया नियंत्रण और एप्लिकेशन-संचालित डिज़ाइन के माध्यम से, ब्रांड गति प्रणालियों का समर्थन करता है जो विश्वसनीयता और दीर्घकालिक मूल्य की मांग करते हैं।

विस्तृत तकनीकी परामर्श, अनुकूलित विशिष्टताओं, या एप्लिकेशन-विशिष्ट अनुशंसाओं के लिए, इच्छुक पार्टियों को प्रोत्साहित किया जाता हैहमसे संपर्क करेंपरियोजना आवश्यकताओं और इंजीनियरिंग उद्देश्यों पर चर्चा करना।
