अल्ट्रा प्रिसिजन लीनियर गाइड आधुनिक मोशन सिस्टम में सटीकता, स्थिरता और विश्वसनीयता में सुधार कैसे कर सकते हैं

आलेख सारांश: अल्ट्रा प्रिसिजन लीनियर गाइड्सगति प्रणालियों के लिए आवश्यक हैं जिनके लिए असाधारण सटीक स्थिति, सुचारू यात्रा, उच्च कठोरता और दीर्घकालिक दोहराव की आवश्यकता होती है। सेमीकंडक्टर उपकरण और सटीक मशीन टूल्स से लेकर रोबोटिक्स और चिकित्सा उपकरणों तक, सही रैखिक गाइड सीधे मशीनिंग गुणवत्ता, उपकरण स्थिरता और परिचालन लागत को प्रभावित कर सकता है। यह आलेख बताता है कि अति-सटीक दिशानिर्देश कैसे काम करते हैं, कौन से विनिर्देश सबसे अधिक मायने रखते हैं, परिशुद्धता ग्रेड की तुलना कैसे की जाती है, और पेशेवर निर्माता जैसे विश्वसनीय समाधान का चयन करते समय खरीदारों को क्या विचार करना चाहिएमैतू.

विषयसूची

• अल्ट्रा प्रिसिजन लीनियर गाइड क्यों महत्वपूर्ण हैं?
• कौन सी तकनीकी विशेषताएँ एक उच्च-प्रदर्शन रैखिक गाइड को परिभाषित करती हैं?
• परिशुद्धता ग्रेड और सहनशीलता प्रदर्शन को कैसे प्रभावित करते हैं?
• कौन सी सामग्री और सतही उपचार दीर्घकालिक सटीकता का समर्थन करते हैं?
• अल्ट्रा-प्रिसिजन लीनियर गाइड आमतौर पर कहाँ उपयोग किए जाते हैं?
• आपको सही रैखिक गाइड का चयन कैसे करना चाहिए?
• खरीदारों को किस गुणवत्ता नियंत्रण की अपेक्षा करनी चाहिए?
• अक्सर पूछे जाने वाले प्रश्नों
• अंतिम विचार

अल्ट्रा प्रिसिजन लीनियर गाइड क्यों महत्वपूर्ण हैं?

आधुनिक स्वचालन में, रैखिक गति अब केवल एक घटक को बिंदु ए से बिंदु बी तक ले जाने के बारे में नहीं है। सेमीकंडक्टर निर्माण, सटीक निरीक्षण, सीएनसी मशीनिंग, रोबोटिक्स और चिकित्सा उपकरणों को अक्सर बेहद छोटे विचलन के साथ दोहराए जाने वाले आंदोलन की आवश्यकता होती है। इन अनुप्रयोगों में, कुछ माइक्रोमीटर की ज्यामितीय त्रुटि भी उत्पाद की गुणवत्ता, असेंबली सटीकता या माप परिणामों को प्रभावित कर सकती है।

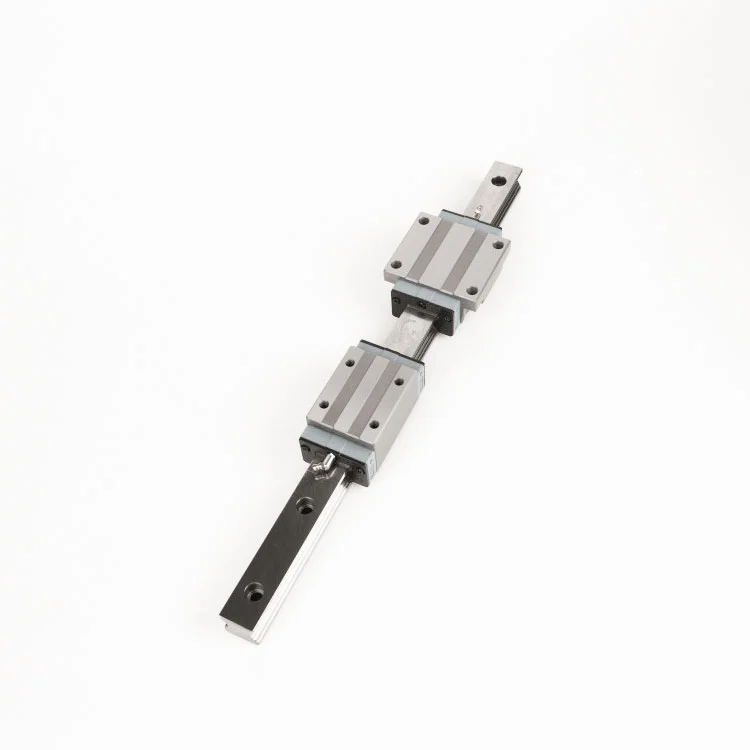

अल्ट्रा प्रिसिजन लीनियर गाइड गाइड रेल और कैरिज के बीच एक नियंत्रित रोलिंग-मोशन इंटरफ़ेस प्रदान करते हैं। उनकी अनुकूलित रेसवे ज्यामिति, सावधानीपूर्वक जमीन पर लगाई जाने वाली सतहें, और नियंत्रित विनिर्माण सहनशीलता अवांछित कंपन, स्थितिगत भिन्नता और यांत्रिक खेल को कम करने में मदद करती है।

मैतू औद्योगिक अनुप्रयोगों की मांग के लिए रैखिक गति उत्पाद विकसित करता है और उसके पास सटीक घटक निर्माण और संबंधित समाधानों में 12 वर्षों से अधिक का अनुभव है। इसके अति-सटीक दिशानिर्देश कठोरता, आयामी स्थिरता, भार प्रदर्शन और दीर्घकालिक विश्वसनीयता के आधार पर डिज़ाइन किए गए हैं, जो उन्हें उन प्रणालियों के लिए उपयुक्त बनाते हैं जहां सामान्य रैखिक गाइड पर्याप्त सटीकता प्रदान नहीं कर सकते हैं।

इसलिए एक अति-सटीक गाइड का मूल्य इसकी आयामी सहनशीलता तक सीमित नहीं है। यह ज्यामितीय सटीकता, भौतिक गुण, प्रीलोड व्यवहार, स्थापना गुणवत्ता, स्नेहन, सीलिंग और गुणवत्ता निरीक्षण का संयोजन है जो वास्तविक दुनिया गति प्रदर्शन को निर्धारित करता है।

कौन सी तकनीकी विशेषताएँ एक उच्च-प्रदर्शन रैखिक गाइड को परिभाषित करती हैं?

एक सटीक रैखिक गाइड का मूल्यांकन एकल सटीकता संख्या के बजाय पूर्ण गति घटक के रूप में किया जाना चाहिए। इसके प्रदर्शन को निर्धारित करने के लिए कई तकनीकी विशेषताएँ एक साथ काम करती हैं।

चार-बिंदु संपर्क और लोड वितरण

एक अनुकूलित रेसवे संरचना लागू भार को कई संपर्क बिंदुओं पर वितरित कर सकती है। यह गाइड को रेडियल बलों, पार्श्व बलों और क्षण भार को अधिक प्रभावी ढंग से संभालने में मदद करता है, खासकर मल्टी-एक्सिस उपकरण में।

परिशुद्धता-जमीनी सतहें

ग्राउंड रेसवे और माउंटिंग सतहें आसान गाड़ी यात्रा और बेहतर आयामी स्थिरता में योगदान करती हैं। मैतु अपनी अति-सटीक श्रृंखला के लिए लगभग Ra 0.4–0.8 μm की सतह फिनिश के साथ ग्राउंड रेसवे निर्दिष्ट करता है।

उच्च कठोरता

कठोरता विशेष रूप से महत्वपूर्ण हो जाती है जब गाइड भारी टूलींग, कटिंग फोर्स, निरीक्षण मॉड्यूल या मल्टी-एक्सिस तंत्र का समर्थन करता है। एक कठोर गाइडवे विरूपण को कम करने और काम के भार के तहत स्थितिगत स्थिरता बनाए रखने में मदद कर सकता है।

विश्वसनीय सीलिंग और स्नेहन

रैखिक गति प्रणालियों में संदूषण एक प्रमुख चिंता का विषय है। एकीकृत मल्टी-भूलभुलैया सील दूषित पदार्थों को रोलिंग तत्वों और रेसवे तक पहुंचने से रोकने में मदद कर सकती है। वैकल्पिक स्नेहन समाधान विस्तारित संचालन के दौरान रखरखाव आवश्यकताओं को और कम कर सकते हैं।

• स्थिर और चिकनी रैखिक गति
• उच्च भार और क्षण-भार क्षमता
• यात्रा के दौरान कंपन कम होना
• नियंत्रित माउंटिंग और रनिंग सटीकता
• धूल और बाहरी प्रदूषकों से सुरक्षा
• सही ढंग से चिकनाई होने पर लंबे समय तक रखरखाव अंतराल

परिशुद्धता ग्रेड और सहनशीलता प्रदर्शन को कैसे प्रभावित करते हैं?

परिशुद्धता ग्रेड यह निर्धारित करता है कि महत्वपूर्ण आयामों और ज्यामितीय विशेषताओं को कितनी मजबूती से नियंत्रित किया जाता है। कई समानांतर रेल या समन्वित अक्षों वाले अनुप्रयोगों के लिए, गाइडवे के बीच स्थिरता विशेष रूप से महत्वपूर्ण है क्योंकि स्थापना और संचालन के दौरान छोटे आयामी अंतर जमा हो सकते हैं।

उदाहरण के लिए, मैतू का उत्पादन डेटा एन, एच, पी, एसपी और यूपी सहित कई सटीक ग्रेड प्रदान करता है। यूपी वर्ग सूचीबद्ध श्रेणी में उच्चतम परिशुद्धता श्रेणी का प्रतिनिधित्व करता है।

नोट: दिखाए गए मान ऊंचाई और चौड़ाई भत्ते (△H और △W) के लिए उत्पादन पैरामीटर हैं और इनका मूल्यांकन विशिष्ट गाइड कॉन्फ़िगरेशन और एप्लिकेशन आवश्यकताओं के साथ किया जाना चाहिए।

उन प्रणालियों के लिए जिन्हें सिंक्रनाइज़ आंदोलन की आवश्यकता होती है, उच्च परिशुद्धता ग्रेड का चयन अधिक आयामी स्थिरता प्रदान कर सकता है। हालाँकि, उच्चतम ग्रेड स्वचालित रूप से हर मशीन के लिए सर्वोत्तम विकल्प नहीं है। खरीदारों को आवश्यक सटीकता, भार, रेल की लंबाई, स्थापना की स्थिति, परिचालन वातावरण और कुल परियोजना लागत को संतुलित करना चाहिए।

कौन सी सामग्री और सतही उपचार दीर्घकालिक सटीकता का समर्थन करते हैं?

सामग्री का चयन सीधे कठोरता, पहनने के प्रतिरोध, आयामी स्थिरता और सेवा जीवन को प्रभावित करता है। उच्च-कार्बन क्रोमियम असर स्टील, जैसे एसयूजे 2-समतुल्य सामग्री, का व्यापक रूप से रोलिंग-संपर्क घटकों की मांग के लिए उपयोग किया जाता है क्योंकि यह उचित गर्मी उपचार के बाद उच्च कठोरता प्राप्त कर सकता है।

मैतू की अल्ट्रा-प्रिसिजन रैखिक गाइड श्रृंखला लगभग 58-62 एचआरसी की निर्दिष्ट कठोरता के साथ उच्च-कार्बन क्रोमियम असर स्टील का उपयोग करती है। सटीक-ग्राउंड रेसवे और नियंत्रित ताप उपचार निरंतर संचालन के लिए एक स्थिर संपर्क सतह बनाने में मदद करते हैं।

अनुप्रयोग वातावरण के आधार पर, सतह के उपचार पर भी विचार किया जा सकता है। ब्लैक ऑक्साइड और इलेक्ट्रोलेस निकल चढ़ाना अतिरिक्त सतह सुरक्षा प्रदान कर सकता है और तब उपयोगी हो सकता है जब संक्षारण प्रतिरोध या पर्यावरणीय स्थायित्व एक महत्वपूर्ण विचार हो।

• मूलभूत सामग्री:उच्च कार्बन क्रोमियम असर स्टील
• कठोरता:लगभग 58-62 एचआरसी
• रेसवे समापन:लगभग Ra 0.4–0.8 μm
• वैकल्पिक सुरक्षा:ब्लैक ऑक्साइड या इलेक्ट्रोलेस निकल चढ़ाना

अल्ट्रा-प्रिसिजन लीनियर गाइड आमतौर पर कहाँ उपयोग किए जाते हैं?

गति की आवश्यकताएं जितनी सख्त होंगी, उच्च परिशुद्धता गाइडवे का संभावित मूल्य उतना ही अधिक होगा। ये घटक विशेष रूप से तब प्रासंगिक होते हैं जब उपकरण को निरंतर गति या बाहरी भार को संभालते समय दोहराने योग्य स्थिति बनाए रखनी होती है।

अर्धचालक उपकरण

वेफर हैंडलिंग, निरीक्षण, वितरण और पैकेजिंग उपकरण को अत्यधिक नियंत्रित आंदोलन की आवश्यकता हो सकती है। स्थिर रैखिक मार्गदर्शन पोजिशनिंग सिस्टम को दोहराव बनाए रखने और अवांछित कंपन को कम करने में मदद करता है।

परिशुद्धता मशीन उपकरण

सीएनसी और अन्य उच्च-सटीकता मशीनिंग उपकरण काटने की सटीकता और दोहराने योग्य उपकरण स्थिति का समर्थन करने के लिए कठोर गति घटकों पर निर्भर करते हैं।

औद्योगिक रोबोटिक्स

रोबोटिक प्रणालियों के साथ उपयोग की जाने वाली रैखिक कुल्हाड़ियों में बदलते भार और जटिल गति पैटर्न का अनुभव हो सकता है। मजबूत मोमेंट-लोड क्षमता बहु-अक्ष कॉन्फ़िगरेशन में स्थिरता बनाए रखने में मदद कर सकती है।

परिशुद्धता मापने के उपकरण

माप उपकरण विशेष रूप से यांत्रिक विचलन के प्रति संवेदनशील है। सुचारू गति और नियंत्रित ज्यामितीय सहनशीलता माप त्रुटि के यांत्रिक स्रोतों को कम करने में मदद कर सकती है।

चिकित्सकीय संसाधन

चिकित्सा विनिर्माण और सटीक उपकरणों को अक्सर भरोसेमंद स्थिति, नियंत्रित गति और उचित सतह सुरक्षा की आवश्यकता होती है। गाइड चयन में यांत्रिक प्रदर्शन और पर्यावरणीय आवश्यकताओं दोनों को ध्यान में रखा जाना चाहिए।

आपको सही रैखिक गाइड का चयन कैसे करना चाहिए?

केवल विज्ञापित परिशुद्धता वर्ग के आधार पर एक गाइडवे चुनने से अनुपयुक्त डिज़ाइन हो सकता है। संपूर्ण परिचालन वातावरण और यांत्रिक आवश्यकताओं का मूल्यांकन करना एक बेहतर तरीका है।

1. आवश्यक स्थिति निर्धारण सटीकता निर्धारित करें:लक्ष्य सटीकता, दोहराव और स्वीकार्य ज्यामितीय विचलन को परिभाषित करें।
2. स्थिर और गतिशील भार की गणना करें:पेलोड, त्वरण, काटने का बल, क्षण भार और भार वितरण पर विचार करें।
3. रेल की लंबाई जांचें:लंबी रेल की सहनशीलता की आवश्यकताएं अलग-अलग हो सकती हैं, इसलिए लंबाई और परिशुद्धता ग्रेड का एक साथ मूल्यांकन किया जाना चाहिए।
4. पर्यावरणीय स्थितियों का मूल्यांकन करें:धूल, नमी, तापमान, संक्षारक पदार्थ और सफाई कक्ष की आवश्यकताओं पर विचार करें।
5. उपयुक्त स्नेहन का चयन करें:घर्षण को कम करने और लगातार रोलिंग प्रदर्शन का समर्थन करने के लिए उचित स्नेहन आवश्यक है।
6. स्थापना सटीकता की पुष्टि करें:यहां तक ​​कि एक अत्यधिक सटीक गाइड भी गलत तरीके से मशीनीकृत या खराब संरेखित माउंटिंग सतह की भरपाई नहीं कर सकता है।
7. निरीक्षण दस्तावेज़ का अनुरोध करें:तकनीकी निरीक्षण रिपोर्ट उपयोगी साक्ष्य प्रदान करती है कि आपूर्ति किए गए घटक सहमत विनिर्देशों को पूरा करते हैं।

मांग वाली आवश्यकताओं वाली परियोजनाओं के लिए, इंजीनियरों को विनिर्देश को अंतिम रूप देने से पहले कैरिज कॉन्फ़िगरेशन, प्रीलोड, माउंटिंग विधि, रेल समानता, ड्राइव-सिस्टम इंटरैक्शन और अपेक्षित सेवा चक्र पर भी विचार करना चाहिए।

खरीदारों को किस गुणवत्ता नियंत्रण की अपेक्षा करनी चाहिए?

सटीक घटकों को केवल दृश्य निरीक्षण के बजाय मापने योग्य गुणवत्ता नियंत्रण की आवश्यकता होती है। एक पेशेवर आपूर्तिकर्ता के पास ऐसी प्रक्रियाएं होनी चाहिए जो कच्चे माल, गर्मी उपचार, पीसने, आयामी सत्यापन, चलने के प्रदर्शन और अंतिम निरीक्षण को कवर करती हों।

मैतू का कहना है कि इसकी विनिर्माण प्रक्रिया गर्मी उपचार, सटीक पीसने और अंतिम निरीक्षण के माध्यम से उच्च कार्बन क्रोमियम असर वाले स्टील भंडारण से ईआरपी-आधारित गुणवत्ता ट्रैसेबिलिटी का उपयोग करती है। इसके दिशानिर्देशों को प्रोफ़ाइल प्रक्षेपण, शोर मूल्यांकन और लोड सत्यापन के अधीन भी किया जाता है, साथ ही आदेशों के लिए निरीक्षण दस्तावेज भी प्रदान किए जाते हैं।

यह दृष्टिकोण ओईएम और इंजीनियरिंग टीमों के लिए महत्वपूर्ण है क्योंकि ट्रेस करने योग्य निरीक्षण डेटा आने वाले गुणवत्ता नियंत्रण, परियोजना दस्तावेज़ीकरण और दीर्घकालिक रखरखाव निर्णयों का समर्थन कर सकता है।

मैतू ने सूज़ौ ऑपरेशन शुरू होने के बाद से विकसित सटीक लीड स्क्रू और रैखिक घटकों के 16,000 से अधिक विशिष्टताओं की भी रिपोर्ट दी है, साथ ही 5,000 से अधिक वैश्विक ग्राहकों को सेवा प्रदान करने का अनुभव भी दिया है। इसके उत्पादन संसाधनों में सूज़ौ और डोंगगुआन में सुविधाएं शामिल हैं, जो छोटी मात्रा की आवश्यकताओं और बड़े उत्पादन ऑर्डर दोनों का समर्थन करती हैं।

अक्सर पूछे जाने वाले प्रश्नों

अल्ट्रा प्रिसिजन लीनियर गाइड क्या हैं?

अल्ट्रा प्रिसिजन लीनियर गाइड उच्च सटीकता वाले रैखिक गति घटक हैं जिन्हें नियंत्रित स्थिति, सुचारू यात्रा, उच्च कठोरता और सुसंगत ज्यामितीय सहनशीलता की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। इनका उपयोग आमतौर पर अर्धचालक उपकरण, सटीक मशीन टूल्स, रोबोटिक्स, मापने के उपकरण और चिकित्सा विनिर्माण में किया जाता है।

यूपी-ग्रेड लीनियर गाइड को मानक ग्रेड से क्या अलग बनाता है?

यूपी-ग्रेड गाइडवे मानक ग्रेड की तुलना में सख्त आयामी भत्ते के साथ निर्मित होते हैं। उदाहरण के लिए, मैतू के सूचीबद्ध उत्पादन पैरामीटर 500 मिमी तक की लंबाई वाली यूपी-ग्रेड रेल के लिए 2 माइक्रोन का △H और △W भत्ता दिखाते हैं। किसी ग्रेड की वास्तविक उपयुक्तता संपूर्ण मशीन डिज़ाइन और आवश्यक सटीकता पर निर्भर करती है।

उच्च परिशुद्धता वाले रैखिक गाइडों के लिए आमतौर पर किस सामग्री का उपयोग किया जाता है?

उच्च कार्बन क्रोमियम असर वाले स्टील को आमतौर पर रैखिक गति अनुप्रयोगों की मांग के लिए चुना जाता है क्योंकि यह गर्मी उपचार के बाद उच्च कठोरता और पहनने के प्रतिरोध को प्राप्त कर सकता है। मैतु अपनी अति-सटीक श्रृंखला के लिए लगभग 58-62 एचआरसी कठोरता के साथ एसयूजे2-समतुल्य सामग्री निर्दिष्ट करता है।

रैखिक गाइड सेवा जीवन को कैसे बेहतर बनाया जा सकता है?

सही स्थापना, उचित प्रीलोड, उपयुक्त स्नेहन, संदूषण नियंत्रण, उचित भार वितरण और नियमित निरीक्षण सभी सेवा जीवन में योगदान करते हैं। सीलबंद दिशानिर्देश और उपयुक्त सतह उपचार चुनौतीपूर्ण परिचालन वातावरण में अतिरिक्त सुरक्षा प्रदान कर सकते हैं।

क्या अल्ट्रा-प्रिसिजन गाइड क्लीनरूम या सेमीकंडक्टर अनुप्रयोगों के लिए उपयुक्त हैं?

वे उपयुक्त हो सकते हैं जब गाइड कॉन्फ़िगरेशन, स्नेहन, सीलिंग, सतह के उपचार और सफाई की आवश्यकताएं एप्लिकेशन से सही ढंग से मेल खाती हैं। संवेदनशील वातावरण के लिए, खरीदारों को ऑर्डर देने से पहले आपूर्तिकर्ता के साथ सामग्री, कोटिंग, स्नेहन, कण-नियंत्रण और निरीक्षण आवश्यकताओं पर चर्चा करनी चाहिए।

अंतिम विचार

अल्ट्रा प्रिसिजन लीनियर गाइड उन अनुप्रयोगों में महत्वपूर्ण भूमिका निभाते हैं जहां गति सटीकता, कठोरता, दोहराव और विश्वसनीयता सीधे उपकरण के प्रदर्शन को प्रभावित करते हैं। सही समाधान का चयन करने के लिए नाममात्र परिशुद्धता ग्रेड की तुलना करने से कहीं अधिक की आवश्यकता होती है। सामग्री की गुणवत्ता, रेसवे फ़िनिश, लोड वितरण, सीलिंग, स्नेहन, स्थापना की स्थिति, निरीक्षण प्रक्रिया और आवेदन आवश्यकताओं सभी पर एक साथ विचार किया जाना चाहिए।

सटीक रैखिक गति प्रौद्योगिकी, एक व्यापक उत्पाद पोर्टफोलियो, विस्तृत उत्पादन पैरामीटर और पता लगाने योग्य गुणवत्ता-नियंत्रण प्रक्रियाओं में 12 से अधिक वर्षों के अनुभव के साथ, मैतू औद्योगिक अनुप्रयोगों की मांग के लिए रैखिक गाइड समाधान प्रदान करता है। यदि आप सीएनसी उपकरण, सेमीकंडक्टर मशीनरी, रोबोटिक्स, सटीक माप या चिकित्सा विनिर्माण के लिए दिशानिर्देशों का मूल्यांकन कर रहे हैं, तो अल्ट्रा प्रिसिजन लीनियर गाइड्स और के बारे में अधिक जानें।हमसे संपर्क करेंआपकी सटीकता, भार, रेल की लंबाई, पर्यावरण और अनुकूलन आवश्यकताओं पर चर्चा करने के लिए।
