एक ट्रैपेज़ॉइडल स्क्रू वास्तविक मशीनों में चिकनी रैखिक गति कैसे प्रदान करता है?

रूपरेखा

• वास्तविक विफलता मोड (बहाव, प्रतिक्रिया, बंधन, घिसाव, शोर, गर्मी) की पहचान करें।
• समझें क्योंट्रैपेज़ॉइडल पेंचप्रोफ़ाइल भार क्षमता, विनिर्माण क्षमता और स्थिरता को संतुलित करती है।
• गति, कठोरता और व्हिपिंग को नियंत्रित करने के लिए सीसा, व्यास और अंतिम समर्थन चुनें।
• घर्षण, संदूषण और रखरखाव की सीमा को संभालने के लिए नट डिज़ाइन और सामग्री चुनें।
• एक छोटी चेकलिस्ट के साथ सत्यापन करें ताकि उत्पादन भाग प्रोटोटाइप से मेल खा सकें।

दर्द बिंदु जो उभरते रहते हैं

खरीदार शायद ही कभी यह कहकर शुरुआत करते हैं कि "मुझे इसकी आवश्यकता है।"ट्रैपेज़ॉइडल पेंच।” उनकी शुरुआत सिरदर्द से होती है: लिफ्ट कॉलम रात भर में कुछ मिलीमीटर नीचे स्लाइड करता है, रैखिक स्लाइड एक स्थिति को दोहरा नहीं सकती है, या नट गर्म हो जाता है और चीखना शुरू कर देता है। यहां सबसे आम मुद्दे हैं - और वे आमतौर पर किस ओर इशारा करते हैं।

• बैक-ड्राइविंग या लोड ड्रिफ्ट:आप मोटर रोकते हैं, लेकिन लोड कम हो जाता है। ऐसा तब हो सकता है जब सीसा बहुत आक्रामक हो, घर्षण बहुत कम है, या सिस्टम में कंपन/प्रभाव है। कई समलम्बाकार प्रणालियाँ बैक-ड्राइविंग का विरोध कर सकती हैं, लेकिन यह स्वचालित नहीं है—ज्यामिति मायने रखती है।
• बैकलैश जो स्थिति को बर्बाद कर देता है:आप दिशा उलट देते हैं और एक पल के लिए भी कुछ नहीं हिलता। वह "मृत बैंड" अंतर हो सकता है सहज स्वचालन और एक ऐसे उत्पाद के बीच जो सस्ता लगता है।
• बंधन और असमान गति:पेंच हाथ से चिकना लगता है, लेकिन असेंबली के नीचे बंध जाता है। ग़लत संरेखण, अपर्याप्त अंत समर्थन, या एक अखरोट सामग्री जो एज लोडिंग को बर्दाश्त नहीं करती है वह अक्सर असली अपराधी होती है।
• तेजी से घिसाव और काली धूल:गलत सामग्री जोड़ी के साथ ड्राई रनिंग जल्दी खराब हो सकती है, खासकर संदूषण के साथ। कभी-कभी स्नेहन मौजूद होता है - लेकिन यह गलत प्रकार का होता है, असंगत रूप से लगाया जाता है, या बह जाता है।
• गति से शोर और गर्मी:उच्च आरपीएम घर्षणात्मक ताप को बढ़ाता है और कंपन या पिटाई का कारण बन सकता है। एक लीड स्क्रू जो 100 आरपीएम पर काम करता है वह रीडिज़ाइन के बिना 1,000 आरपीएम पर विफल हो सकता है।

ट्रैपेज़ॉइडल स्क्रू वास्तव में क्या है

A ट्रैपेज़ॉइडल पेंचरोटरी गति को रैखिक गति में परिवर्तित करने के लिए डिज़ाइन किया गया ट्रैपेज़ॉइड-आकार का थ्रेड प्रोफ़ाइल वाला एक पावर स्क्रू है। बॉल स्क्रू की तुलना में, यह आम तौर पर सादगी, मजबूती और आसान लोड होल्डिंग के लिए दक्षता का व्यापार करता है। वह व्यापार बिल्कुल वैसा ही हो सकता है जैसा आप चाहते हैं उठाने, क्लैम्पिंग, समायोजन, या गति प्रणालियों में जहां "आप इसे जहां रखते हैं वहीं रहता है" अल्ट्रा-लो घर्षण से अधिक मायने रखता है।

जो चीज़ इसे औद्योगिक वातावरण में व्यावहारिक बनाती है, वह केवल धागे का आकार नहीं है - यह पारिस्थितिकी तंत्र है: मिलान नट (कांस्य, स्टील, पॉलिमर), एंटी-बैकलैश समाधान, स्व-चिकनाई डिजाइन और लचीली विनिर्माण विधियां। सही किया, एट्रैपेज़ॉइडल पेंचअसेंबली कई अनुप्रयोगों के लिए लागत प्रभावी, रखरखाव योग्य और आश्चर्यजनक रूप से सटीक हो सकती है।

चयन की मूल बातें जो अफसोस को रोकती हैं

यदि आपको केवल एक बात याद है: a का चयन न करेंट्रैपेज़ॉइडल पेंचअकेले व्यास से. इसे एक सिस्टम के रूप में चुनें: सीसा (या पिच), लंबाई, नट डिजाइन, सामग्री युग्मन, स्नेहन योजना और अंत समर्थन।

• लीड (प्रति क्रांति यात्रा):बड़ा लीड तेजी से चलता है, लेकिन बैक-ड्राइव की संभावना अधिक होती है और उच्च भार पर अधिक गर्मी उत्पन्न करता है। छोटे सीसे से नियंत्रणीयता और भार धारण में सुधार होता है लेकिन गति कम हो जाती है।
• व्यास और कोर ताकत:बड़ा व्यास बकलिंग प्रतिरोध और कठोरता में सुधार करता है, जो लंबी अवधि और भारी भार के लिए मायने रखता है।
• असमर्थित लंबाई और पिटाई का जोखिम:उच्च आरपीएम पर लंबे पेंच कोड़ा मार सकते हैं। यदि आपको लंबी दूरी पर गति की आवश्यकता है, तो आपको इसकी आवश्यकता हो सकती है मध्यवर्ती समर्थन, अलग अंत-असर व्यवस्था, या एक अलग गति समाधान।
• साइकिल शुल्क:रुक-रुक कर समायोजन (कुछ सेकंड इधर-उधर) निरंतर गति से बहुत अलग है। निरंतर ड्यूटी बेहतर ताप प्रबंधन और पहनने की रणनीति की मांग करती है।
• पर्यावरण:धूल, शीतलक, डिटर्जेंट और बाहरी जंग सीलबंद सुरक्षा की ओर सर्वोत्तम विकल्प को स्थानांतरित करते हैं, स्टेनलेस सामग्री, या पॉलिमर नट।

त्वरित चयन मैट्रिक्स

चुनने के लिए प्रारंभिक बिंदु के रूप में इस तालिका का उपयोग करेंट्रैपेज़ॉइडल पेंचविन्यास। यह इंजीनियरिंग गणनाओं का प्रतिस्थापन नहीं है, लेकिन यह आपको सबसे आम जाल से दूर रखेगा।

अखरोट के प्रकार और सामग्रियां जो वास्तव में मायने रखती हैं

पेंच पर ध्यान दिया जाता है, लेकिन नट अक्सर जीवनकाल और अनुभव तय करता है। एक के लिएट्रैपेज़ॉइडल पेंचसंयोजन, अखरोट की पसंद प्रभावित करती है: घर्षण, शोर, प्रतिक्रिया, संदूषण सहनशीलता, और गलत संरेखण के लिए सिस्टम कितना क्षमाशील है।

• कांस्य नट:भार क्षमता और पूर्वानुमानित घिसाव के लिए एक क्लासिक विकल्प। बहुत बढ़िया जब आप चिकनाई कर सकते हैं और मलबे को नियंत्रण में रख सकते हैं।
• स्टील नट:मजबूत, लेकिन कम क्षमाशील हो सकता है और पित्त से बचने के लिए सावधानीपूर्वक स्नेहन और सतह युग्मन की आवश्यकता हो सकती है।
• इंजीनियरिंग प्लास्टिक (नायलॉन, पोम, पीक, कंपोजिट):अक्सर शांत और न्यूनतम चिकनाई के साथ चल सकता है। सही पॉलिमर कठिन वातावरण को संभाल सकता है; गलत पॉलिमर लोड के नीचे रेंग सकता है या गर्मी से नरम हो सकता है।

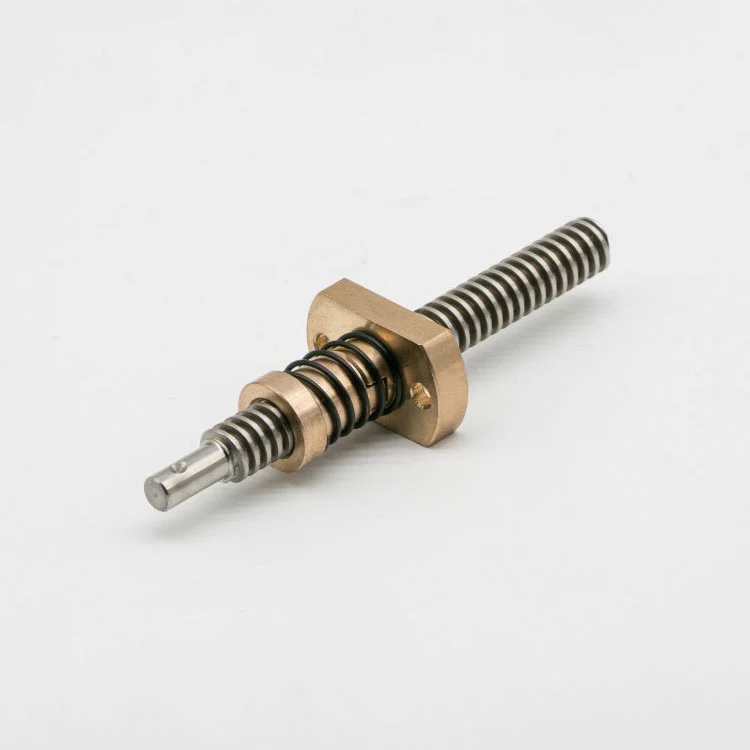

• एंटी-बैकलैश नट्स:निकासी को कम करने और दिशा परिवर्तन में सुधार करने के लिए डिज़ाइन किया गया। आदर्श तब जब पोजिशनिंग गुणवत्ता अल्ट्रा-लो टॉर्क से अधिक मायने रखती है।

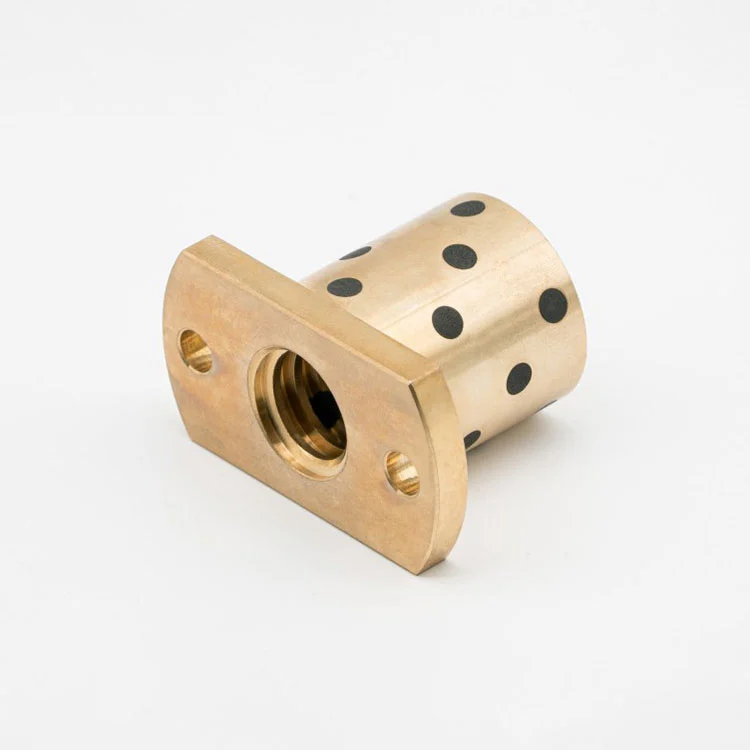

• तेल रहित/स्वयं चिकनाई वाले मेवे:जब चिकनाई अव्यवहारिक, अवांछनीय हो, या आसानी से धुल जाए तो सहायक होता है।

एकीकरण चेकलिस्ट: समर्थन, संरेखण, स्नेहन

यहां तक ​​कि सबसे अच्छा भीट्रैपेज़ॉइडल पेंचयदि आस-पास का डिज़ाइन लापरवाह है तो निराशा होगी। ये एकीकरण बिंदु ऐसे हैं जहां कई परियोजनाएं हैं प्रोटोटाइप से उत्पादन तक स्केलिंग के दौरान चुपचाप विफल हो जाते हैं।

• अंतिम समर्थन रणनीति:परिभाषित करें कि कौन सा सिरा स्थिर है और कौन सा तैर रहा है। बियरिंग का चुनाव अक्षीय खेल, कठोरता और शोर को प्रभावित करता है।
• संरेखण और स्थापना:गलत संरेखण से घर्षण बढ़ता है और नाटकीय रूप से घिसाव होता है। उचित आवास, मशीनिंग संदर्भ का उपयोग करें, और असेंबली के दौरान नट को जबरदस्ती उसी स्थिति में रखने से बचें।
• स्नेहन योजना:जल्दी निर्णय लें: ग्रीस, तेल, ड्राई-रनिंग पॉलिमर, या सीलबंद दृष्टिकोण। "हम स्नेहन बाद में जोड़ देंगे" आमतौर पर बन जाता है "हमने स्नेहन के लिए जगह डिज़ाइन नहीं की है।"
• संदूषण से सुरक्षा:धौंकनी, कवर, वाइपर और चिप्स तथा धूल से दूर रखने से सेवा जीवन में वृद्धि हो सकती है।
• थर्मल व्यवहार:उच्च कर्तव्य चक्र गर्मी उत्पन्न करते हैं। गर्मी से क्लीयरेंस बदल जाता है, घिसाव बढ़ जाता है और कुछ पॉलिमर नरम हो सकते हैं।
• बैक-ड्राइविंग सत्यापन:यदि "बिजली बंद होने पर पकड़ना चाहिए" एक आवश्यकता है, तो इसे वास्तविक भार और वास्तविक कंपन के साथ मान्य करें।

खरीदने से पहले पूछने योग्य गुणवत्ता संबंधी प्रश्न

यदि आप सोर्सिंग कर रहे हैंट्रैपेज़ॉइडल पेंच, सबसे चतुर कदम ऐसे प्रश्न पूछना है जो प्रक्रिया नियंत्रण को प्रकट करते हैं। कीमत की तुलना करना आसान है; एकरूपता नहीं है. ये प्रश्न आपको अप्रिय आश्चर्य से बचाते हैं।

• सीसे की सटीकता, सीधापन और धागे के आकार पर आप क्या सहनशीलता रख सकते हैं?आपूर्तिकर्ता के मानक और वैकल्पिक ग्रेड के बारे में पूछें।
• लुढ़का या जमीन?और प्रत्येक बैच के लिए निरीक्षण विधि क्या है?
• आप मेरे भार, गति और पर्यावरण के लिए किन सामग्री युग्मों की अनुशंसा करते हैं?एक अच्छा आपूर्तिकर्ता शुल्क चक्र और संदूषण के बारे में पूछेगा।
• आप प्रतिक्रिया को कैसे नियंत्रित करते हैं?मानक क्लीयरेंस, चयन योग्य फिट, या एंटी-बैकलैश डिज़ाइन।
• कौन से सतही उपचार उपलब्ध हैं?विशेषकर यदि क्षरण या टूट-फूट चिंता का विषय हो।
• क्या आप जोड़ी के रूप में मिलान वाली स्क्रू-एंड-नट असेंबलियों की आपूर्ति कर सकते हैं?मिलान से परिवर्तनशीलता कम हो जाती है और डिबगिंग समय की बचत होती है।
• आपको मुझसे सही उद्धरण देने की क्या आवश्यकता है?चित्र, स्ट्रोक, भार, गति, माउंटिंग, और "पकड़ स्थिति" आवश्यकताएँ।

जहां सूज़ौ मैतु स्क्रू रॉड मैन्युफैक्चरिंग कंपनी लिमिटेड मदद कर सकती है

यदि आप ऐसे आपूर्तिकर्ता की तलाश कर रहे हैं जो मानक और अनुकूलित कॉन्फ़िगरेशन दोनों का समर्थन कर सके,सूज़ौ मैतू स्क्रू रॉड मैन्युफैक्चरिंग कंपनी लिमिटेडरैखिक गति और स्वचालन उपयोग के मामलों के लिए ट्रैपेज़ॉइडल लीड स्क्रू समाधान पर ध्यान केंद्रित करता है - जिसमें मल्टी-स्टार्ट स्टाइल, युग्मित स्क्रू-एंड-नट जैसे विकल्प शामिल हैं आपूर्ति, और कई अखरोट सामग्री मार्ग (उदाहरण के लिए, पॉलिमर-आधारित विकल्प और एंटी-बैकलैश दृष्टिकोण)।

व्यवहार में, इसका मतलब है कि आप साफ-सुथरे तरीके से सोर्सिंग कर सकते हैं: कैटलॉग से एक स्क्रू चुनने और नट के व्यवहार की उम्मीद करने के बजाय, आप निर्दिष्ट कर सकते हैं प्रदर्शन लक्ष्य और एक अनुशंसित जोड़ी प्राप्त करें। यह विशेष रूप से तब उपयोगी होता है जब आपकी बाधाओं में "कोई स्नेहन नहीं," "कम प्रतिक्रिया" शामिल होती है। "विशेष कांस्य," या "इंजीनियरिंग प्लास्टिक," या जब आपके प्रोजेक्ट को विभिन्न प्रकारों में बार-बार अनुकूलन की आवश्यकता होती है।
